Procom BPF 70/3-150 Bandpassfilter för 450MHz-bandet

Beskrivning

• Detta bandpassfilter används huvudsakligen för att förhindra störningar mellan transceivers med smal frekvensavstånd som fungerar på antenner installerade väldigt nära varandra.
• En av sändarna kan orsaka intermodulering i den andra sändarens utgångsförstärkare, eller när en sändares närvaro kan "blockera" den motsatta mottagaren eller förse den på grund av överskott av sidobandstörning.
• BPF 70 / 3-150 består av 3 fullvågiga kvartsvåglängdshålrum med justerbar kapacitiv koppling mellan resonatorerna. Detta filter appliceras när andra tillgängliga bandpassfilter eller pass-reject-filter inte ger tillräcklig effekthantering eller bristande dämpning vid smala separationer.
• Filtret har en mycket brant vridning mellan passningsområdet och stoppbandet. Denna avrullning kan göras ännu brantare genom att offra på införingsförlusten. Denna "avvägning" kan vara nödvändig med mycket små separationer eller genom högt krävande stoppbanddämpning. Observera att den fullständiga effekten på 150 W endast kan hållas när du håller inbyggnadsförlusten under 1 dB. Om insättningsförlusten höjs till 2 dB är max tillåten ingångseffekt 75 W.
• En annan egenskap hos detta filter är dess förmåga att stämma med en viss bandbredd för avstånd.

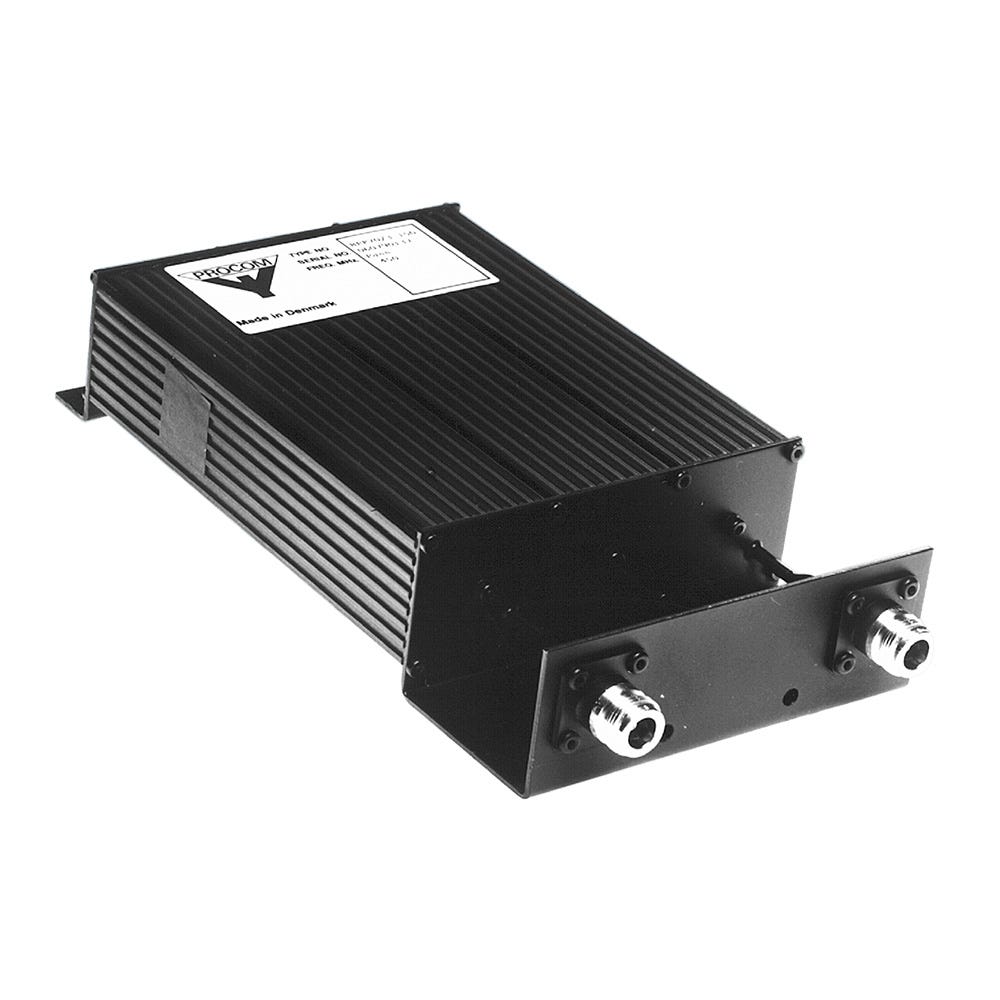

• Huset är tillverkat av extruderat aluminium, chassit av passiverat stål och teflonisolering har använts i koaxialkablarna och i kontakterna. Filtret är svart vinylbelagt för att förhindra korrosion.
